LK-8001L便攜式電纜智能診斷系統
LK-8001L便攜式電纜智能診斷系統（以下簡稱本系統）核心技術是在日本發明人高博教授歷經40余年研究積累的專家數據庫基礎上，經我司吸收、轉化、改進優化后的一款高精度高性能應用于高壓電纜劣化故障診斷的便攜式智能檢測系統。
LK-8001L主要應用于6000V以上高壓電力電纜的帶電運行狀態檢測，目前已大量應用到各行業工業領域，為電纜的維護和保養提供可靠的實時數據依據，以便維護人員及時處理，避免突發故障和安全事故，為安全生產提供有力保障。歷經5年多在礦業、石化、電力、軌道交通行業實際的檢測應用，獲得了使用單位的好評。1、系統組成：
主機、傳感器、分析軟件“KS3000L”、專家數據庫四大部分。
2、特點及優勢：
本技術采用高次諧波診斷技術，具有非接觸式檢測范圍大、抗干擾性強、精確性好、受環境因素影響小、安裝簡單、操作維修方便等優勢、特點，具體詳細如下：
（1）非接觸型信號采集，可以對遠距離設備、遮擋設備、水下設備等進行檢測，保障了檢測人員的便利高效性和安全性；
（2）在負荷狀態下對6000V以上電力電纜進行連續狀態檢測；
（3）無需停電檢測，可對24 小時運行電纜進行帶負荷檢測；
（4）操作提取信號快捷，3分鐘即可完成一條電纜的檢測，并能快速生成詳細報告；
（5）檢測范圍廣泛，可以檢測電纜的絕緣層、保護層和屏蔽層的狀態，電纜接頭的質量，預測電纜的剩余使用壽命；
（6）體積小、重量輕、攜帶方便，大幅降低工作強度、檢測成本低；
（7）提前發現問題并預警，指導維修，避免突發事故；
（8）用其他檢測方法驗證，檢驗結果具有一定的可比性，如HDS檢測絕緣劣化值在75%以上時，電纜會出現電樹枝局部放電的現象；
（9）通過絕緣劣化值的比對，可以判斷絕緣電阻的阻值范圍，避免突發性故障；
（10）設備診斷自動、操作簡單，報告內容說明易懂，無需專業背景；
（11）通過趨勢管理可以實現電纜的動態管理；
（12）診斷過程對電纜沒有任何傷害。

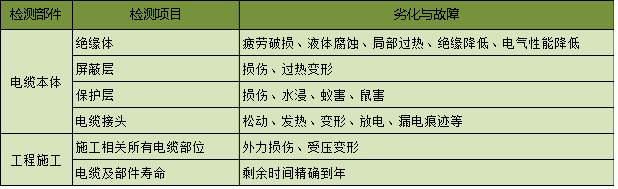

3、具體檢測項目及故障點：
5、產品性能指標及參數：
（1）使用環境條件
溫度：0～60℃
相對濕度：≤95%（＋25℃）
大氣壓力：80kPa～106kPa
避免在外部強磁場影響的環境中做檢測
周圍介質無腐蝕性氣體
無顯著振動和沖擊的場合
（2）主要技術指標：
測試距離：非接觸有效檢測距離范圍優于5cm
測試角度：非接觸有效測試夾角范圍優于35度
可分析諧波：2-50次
測試范圍：被檢測電纜電壓等級≥6000V，且在負荷運行狀態下
額定電壓：DC12V
工作電流：≤500mA
電源波動范圍： 供電直流10.5V - 15V范圍
通信傳輸：RS232
（3）傳感器及其技術指標
工作電流：≤500mA
直流阻抗：155Ω±5%
磁導率：1800±10%（5-50KHz）
諧波可測范圍：2-50次
諧波傳感器耐電壓： ≥6000V
電流可測范圍：＞2A
基波誤差：±0.8%
測頻誤差：＜±0.01Hz
測試距離：非接觸有效檢測距離范圍處于5cm
測試角度：非接觸有效測試夾角范圍優于35度
環境性能：溫度范圍：-10-80℃
濕度范圍：10-85%RH
6、可實現的主要功能：
本產品采用非接觸式信號采集方式，檢測作業時不需要被檢測設備停電。可對在線帶載負荷運行6000V以上的高壓電纜進行電流諧波檢測、分析、傳輸并儲存數據。作為原始數據依據用于被檢測高壓電纜的潛在性劣化故障進行與專家數據庫對比分析，以實現被檢電纜的預期故障判斷。檢測系統有RS232通訊接口，用于與計算機進行數據傳輸，通過計算機打印被檢測設備的故障診斷報告。
7、工作流程與數據分析流程：
在高壓電力電纜正常運行狀態下，分別在變電側和用戶側采集電流諧波信號，通過傅里葉分析確定2次到40次各諧波的含量，根據特定次數諧波含量及其組合特征，與專家數據庫對比分析后，確定設備故障位置及劣化程度，3次以上測試后就能自動生成設備健康狀態趨勢圖。為設備維護和保養提供依據。
