LK-8001便攜式電氣設備帶電狀態診斷系統
LK-8001便攜式電氣設備帶電狀態診斷系統（以下簡稱本系統）核心技術是在日本發明人高博教授歷經40余年研究積累的專家數據庫基礎上，經我司吸收、轉化、改進優化后的一款高精度高性能應用于電力、軌道交通、石化、煤炭、鋼鐵、造紙等各工業行業，符合相關行業規范要求的電氣設備故障狀態智能診斷系統。是一款工業電氣設備檢測維護中一種不同于傳統檢測手段的新方法。
本系統信號采集傳感器是一種特殊的非接觸式諧波傳感器，且帶負荷運行采集信號，速度快，安全高效的為工業電氣設備的維護與保養提供可靠實時的數據依據，以便維護人員及時處理，避免突發故障和安全事故的發生，為安全生產提供有力保障。
歷經5年多在礦業、石化、電力、軌道交通等行業實際的檢測應用，獲得了使用單位的好評。
1、系統組成：
主機、傳感器、分析軟件“Harmonic Diagnosis Analyzer”、專家數據庫四大部分。
2、特點及優勢：
本技術采用高次諧波診斷技術，具有非接觸式檢測范圍大、抗干擾性強、精確性好、受環境因素影響小、安裝簡單、操作維修方便等優勢、特點，具體詳細如下：
本技術采用高次諧波診斷技術，具有非接觸式檢測范圍大、抗干擾性強、精確性好、受環境因素影響小、安裝簡單、操作維修方便等優勢、特點，具體詳細如下：
（1）非接觸型信號采集，可以對遮擋設備，井下設備等進行檢測；
（2）無需停電檢測，可對24 小時運行設備進行帶負荷檢測；
（3）可同時檢測出機械和電氣部分的異常和劣化問題；
（4）操作提取信號快捷，并能快速生成詳細報告；
（5）體積小、重量輕、攜帶方便，大幅降低工作強度；
（6）提前發現問題并預警，指導維修，避免突發事故；
（7）可預測出劣化的部位及其評估剩余壽命；
（8）可檢測發電機/電動機的效率；
（9）帶電狀態下可診斷發電機/電動機繞組的初期絕緣劣化。

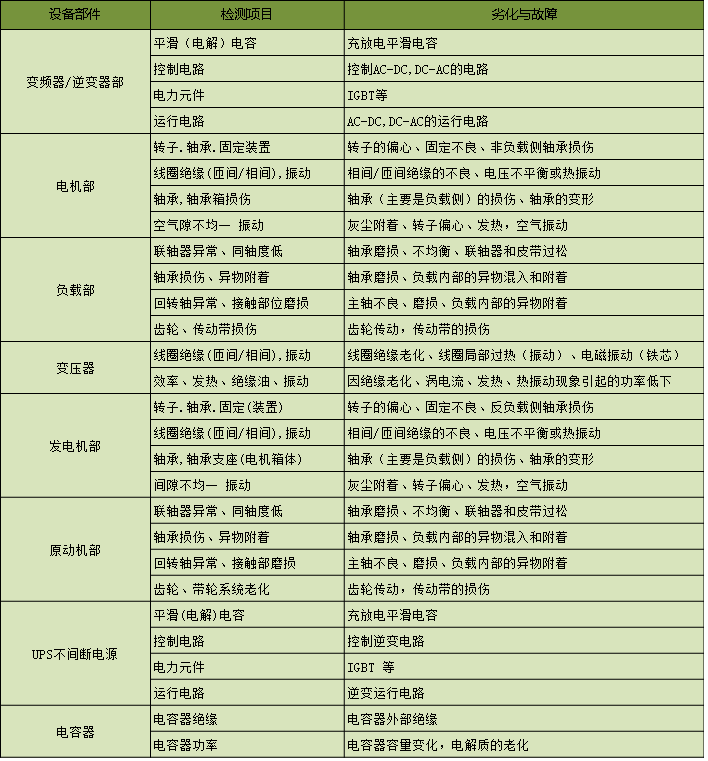

3、具體檢測項目及故障點：
本產品診斷精度高，理論上電機部平均89%，最高95%，最低82%；負載部平均93%，最高95%，最低91%。
5、產品性能指標及參數：
5、產品性能指標及參數：
（1）使用環境條件
溫度：0～60℃
相對濕度：≤95%（＋25℃）
大氣壓力：80kPa～106kPa
避免在外部強磁場影響的環境中做檢測
周圍介質無腐蝕性氣體
無顯著振動和沖擊的場合
溫度：0～60℃
相對濕度：≤95%（＋25℃）
大氣壓力：80kPa～106kPa
避免在外部強磁場影響的環境中做檢測
周圍介質無腐蝕性氣體
無顯著振動和沖擊的場合
（2）主要技術指標：
測試距離：非接觸有效檢測距離范圍優于5cm
測試角度：非接觸有效測試夾角范圍優于35度
可分析諧波：2-50次
測試范圍：負載容量大于0.8kw，電流大于2A，負荷65%以上
額定電壓：DC12V
工作電流：≤500mA
電源波動范圍： 供電直流10.5V - 15V范圍
通信傳輸：RS232
（3）傳感器及其技術指標
工作電流：≤500mA
直流阻抗：155Ω±5%
磁導率：1800±10%（5-50KHz）
諧波可測范圍：2-50次
測試范圍負載容量：＞0.4KW
電流可測范圍：＞2A
基波誤差：≤±0.8%
測頻誤差：＜±0.01Hz
測試距離：非接觸有效檢測距離范圍處于5cm
測試角度：非接觸有效測試夾角范圍優于35度
環境性能：溫度范圍：-10-80℃
濕度范圍：10-85%RH
測試距離：非接觸有效檢測距離范圍優于5cm
測試角度：非接觸有效測試夾角范圍優于35度
可分析諧波：2-50次
測試范圍：負載容量大于0.8kw，電流大于2A，負荷65%以上
額定電壓：DC12V
工作電流：≤500mA
電源波動范圍： 供電直流10.5V - 15V范圍
通信傳輸：RS232
（3）傳感器及其技術指標
工作電流：≤500mA
直流阻抗：155Ω±5%
磁導率：1800±10%（5-50KHz）
諧波可測范圍：2-50次
測試范圍負載容量：＞0.4KW
電流可測范圍：＞2A
基波誤差：≤±0.8%
測頻誤差：＜±0.01Hz
測試距離：非接觸有效檢測距離范圍處于5cm
測試角度：非接觸有效測試夾角范圍優于35度
環境性能：溫度范圍：-10-80℃
濕度范圍：10-85%RH
6、可實現的主要功能：
本產品采用非接觸式信號采集方式，檢測作業時不需要被檢測設備停電。可對在線帶載負荷運行的機電設備進行電流諧波檢測、分析、傳輸并儲存數據。作為原始數據用于與專家數據庫進行對比分析，以實現被檢設備的潛在劣化故障診斷。本系統有RS232通訊接口，用于與計算機分析軟件進行數據通信，通過計算機打印被檢測設備的故障診斷報告。
本產品采用非接觸式信號采集方式，檢測作業時不需要被檢測設備停電。可對在線帶載負荷運行的機電設備進行電流諧波檢測、分析、傳輸并儲存數據。作為原始數據用于與專家數據庫進行對比分析，以實現被檢設備的潛在劣化故障診斷。本系統有RS232通訊接口，用于與計算機分析軟件進行數據通信，通過計算機打印被檢測設備的故障診斷報告。
7、工作流程與數據分析流程：
在電氣設備正常運行狀態下，檢測電流諧波信號，通過傅里葉分析確定2次到40次各諧波的含量，根據特定次數諧波含量及其組合特征，與專家數據庫對比分析后，確定設備故障位置及劣化程度，3次以上測試后就能自動生成設備健康狀態趨勢圖。為設備維護和保養提供依據。
在電氣設備正常運行狀態下，檢測電流諧波信號，通過傅里葉分析確定2次到40次各諧波的含量，根據特定次數諧波含量及其組合特征，與專家數據庫對比分析后，確定設備故障位置及劣化程度，3次以上測試后就能自動生成設備健康狀態趨勢圖。為設備維護和保養提供依據。
